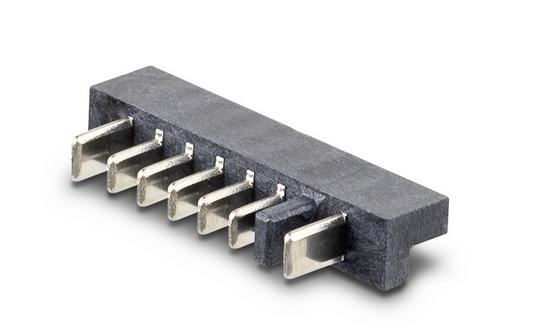

RRC-MC21-90-20
电池配套连接器
- 适用于RRC标准电池组RRC21xx
- 最高7.00A的电池充电和放电电流
- 7针阳极连接器
- 2.5mm间距
- 符合RoHS和REACH要求
你需要更多的信息吗？
下载 RRC-MC21-90-20
产品数据表 RRC-MC21-90-20
规格
| 主要指标 | |
|---|---|
| 电流 | 7.00A max. / pin |
| 电压 | 30.00V DC |
| 材料 | |
|---|---|
| 外壳 | 热塑性高 UL 94V-0，黑色 |
| 接点 | 铜合金 |
| 镀层 | 接点区：50μin镍 焊尾：100μin雾锡 |
| 工作温度 | -40°C 到 +105°C |
| 电性需求 | |
|---|---|
| 接触电阻 | 0.04Ohm max. |
| 绝缘电阻 | 0.10Ohm min. at 500VDC/1min |
| 抗电强度 | 500.00VAC/1min |
| 机械需求 | |
|---|---|
| 接点保持力 | 300g min. / pin |
| 外壳尺寸 (LxWxH) | 24.50mm x 9.50mm x 4.50mm |
| 重量 | 1g |
| 物理需求 | |
|---|---|
| 焊料温度 | 260°C ± 5°C |
| 浸渍周期 | 5sec (EIA-364-56C) |
| 监管机构许可 | |
|---|---|
| 绿色采购 | RoHS REACH |
| RRC-MC21-90-20 | |
|---|---|
| RRC 零件编号 | 211278 |
| PCB 安装 | 90°PCB边缘安装 |
| 包装 | |
|---|---|
| 每管24个接头 | |
| 200 管/纸箱 | |
