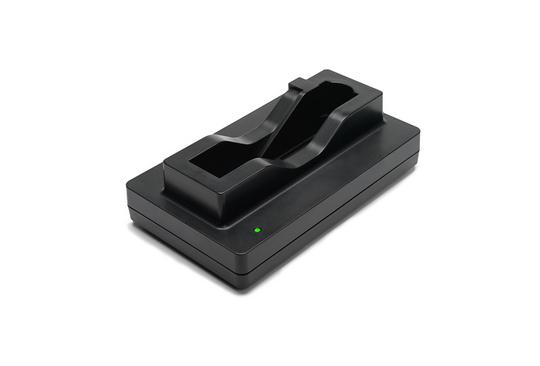

Medizinisches RRC Standard-Batterieladegerät RRC-SMB-UBC-M mit Ladeschacht.

RRC-SMB-UBC-M

医用SMBus兼容电池的标准电池充电器

  • 通用单座充电器
  • 适用于RRC20xx或类似SMBus兼容电池的标准电池组
  • RRC电池的优化充电过程：
    • 循环寿命更长
    • 充电更快
  • 操作简单即插即用
  • 全球通用的外部电源
  • 提供特定国家/地区的交流输入电线

你需要更多的信息吗？

产品需求

下载 RRC-SMB-UBC-M

RRC-SMB-UBC-M Data Sheet
EU Power Cable Data Sheet
US Power Cable Data Sheet
RRC-SMB-UBC-M Manual

产品数据表 RRC-SMB-UBC-M

RRC-SMB-UBC-M 规格

输入
电压范围19.00 - 26.00VDC
电流最大3.40A
功率65.00W
保护过流（保险丝保护），低压保护

电压范围

0 - 17.40VDC

电流

0 – 4.80A

电压误差最大±1%
点流误差最大±10% @1.00A, 最大±3% @4.00A
保护

短路, 过热关机,输入/输出过电流

环境参数
冷却对流冷却
温度

运行温度: 0°C 到 40°C
非运行温度: -20°C 到 80°C

气压 & 海拔

运行状态: 1060hPa 到 540hPa (-382m 到 5000m)
非运行状态: 1060hPa 到 540hPA (-382m 到 5000m)

湿度运行状态: 相对湿度20% 到 80%
非运行状态: 相对湿度10% 到 90%
总体参数
能效~95% to 100% load
电池类型适用于RRC20xx形式的标准电池组或类似的符合SMBus标准的电池
绿色采购RoHS 2011/65/EU + 2015/863/EU
REACH 1907/2006
WEEE 2012/19/EU
Chinese RoHS
指示灯多色 LED指示灯 (绿色, 红色, 橙色)
外壳尺寸 (LxWxH)151.00 x 90.00 x 43.00mm
重量198g (不含电源)
红色/橙色/绿色灯闪烁一次自测: 充电器准备就绪
红色灯/绿色灯闪烁
电池识别和初始化。
橙色灯闪烁电池目前正在校准中。
橙色灯亮起
插入的电池是正确的类型，目前正在充电.
绿色灯亮起电池已经充电完毕可以取出使用.
红色灯闪烁电池太热或太冷，无法充电而不是损坏。如果电池太冷，它将在充分预热后立即充电。如果电池太热，应将其取出冷却。

Red light

红色灯亮起
 与附带的外部交流/直流电源（PS65）结合使用
监管机构批准欧洲EN62368-1 (CE)
 国际IEC62368-1 (CB)
电磁辐射欧洲EN55011, EN55032, level B
 美国FCC15 class B
电磁免疫静电免疫EN/IEC61000-4-2
 电磁免疫EN/IEC61000-4-3

EFT / 脉冲
EN/IEC61000-4-4
 浪涌免疫

EN/IEC61000-4-5

 传导免疫

EN/IEC61000-4-6

 磁场

EN/IEC61000-4-8

 电压骤降、短路仪表和电压变化

EN/IEC61000-4-11

 免疫特性

EN55024

与附带的外部交流/直流电源（PS65）结合使用

输入

电压范围

100.00 - 240.00VAC, 50 to 60 Hz

电流

最大1.60A

待机功率

< 0.21W @ 无载

输出
电压范围

19.00VDC ± 5%

功率

最大65.17W

电流范围

3.43A

保护

过压，过流，短路

环境参数
温度

工作状态: 0°C 到 40°C
非工作状态: -20°C 到 80°C

总体参数
能效

加州能源效率VI级

波动 & 噪声

0.19V (p-p)

标准输出连接器

DC快充插座, 5.5 x 2.5 x 11mm

外壳尺寸 (长x宽x高)

119.00 x 60.00 x 36.00mm, 不包括电源线和连接头

重量

310g, 不包括电源线

线长1500mm ±30mm
安全性ITECE, PSE
 医药cULus, T-mark. EN/IEC60601-1
EMI欧洲CE
 美国 & 加拿大FCC15 class B
 联合王国UKCA
 摩洛哥CMIM



标准电池充电器RRC-SMB-UBC-M已获全球认可
