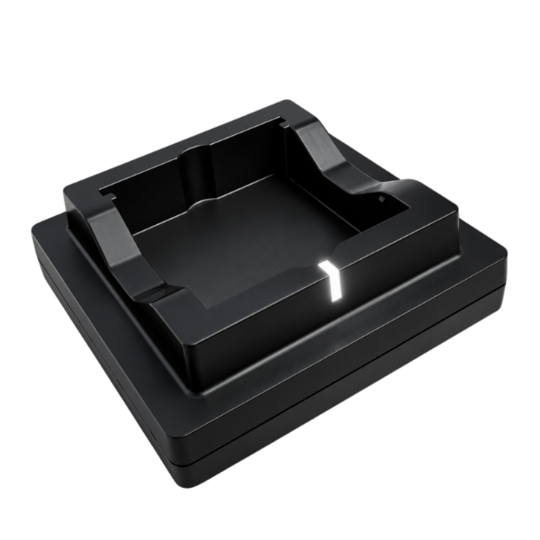

RRC-SMB-PBC

适用于POWERPAQ RRC3570-4和POWERBLOQ 400的标准电池充电器

  • 100W 单槽充电器
  • 适用于 POWERPAQ RRC3570-4 和 POWERBLOQ 400
  • 针对 RRC 电池优化的充电过程：
  • 更长的循环寿命
  • 更快的充电速度
  • 操作简便——即插即用
  • 配备外部电源，适用于全球各地
  • 提供适用于不同国家的交流输入线缆

你需要更多的信息吗？

产品需求

下载 RRC-SMB-PBC

RRC-SMB-PBC Data Sheet

产品数据表 RRC-SMB-PBC

RRC-SMB-PBC 规格书

输入
电压范围19.00 - 24.00VDC
电流5.3A max.
保护最大100.00W
输出
电压0 - 29.40VDC
电流0 – 4.20A
电压误差±1% max.
电流误差±10% max. @1.00A, ±3% max. @4.00A
充电功率90.00W max.
保护短路、过温关机、输入/输出过流
环境参数
 操作储存
温度

0°C至40°C

-30°C至80°C
压力和高度

1060hPa 到 795hPa
-382m 到 2000m

1060hPa 到 533hPA
-382m 到 5000m
湿度8% 至 90% r.H.，不凝结5% 至 95% r.H.，不凝结
总体参数
电池类型标准电池外形规格 RRC35xx 或具有类似外形尺寸的智能电池
绿色采购

RoHS 2011/65/EU + 2015/863/EU
REACH 1907/2006
WEEE 2012/19/EU
Chinese RoHS

指标多色LED
外壳尺寸 (长x宽x高)125 x 67 x 53mm
重量170g (不含电源)
最小。1个LED灯在闪烁< 1min..: 插入的电池类型正确，目前正在充电。
4个LED灯都亮着，2分钟后关闭电池已充电，可以取出来使用。
>1分钟后没有LED灯闪烁

插入的电池有缺陷

电池温度过高/过低错误

充电器温度过高错误

电池过电压错误

蓄电池充电超时错误

输入电压超出范围

充电器缺陷

与附带的外部AC/DC电源结合使用



与随附的外部 AC/DC 电源配合使用



法规认证

欧洲EN62368-1 (CE)
 国际IEC62368-1 (CB)

电磁发射

欧洲EN55011, EN55032，B级
 美国FCC15 B级
 加拿大ICES-003，B级

电磁抗扰度

静电放电抗扰度EN/IEC61000-4-2
 射频电磁场抗扰度EN/IEC61000-4-3
 电快速瞬变脉冲群抗扰度（EFT/Burst）EN/IEC61000-4-4
 浪涌抗扰度EN/IEC61000-4-5
 传导抗扰度EN/IEC61000-4-6
 工频磁场抗扰度EN/IEC61000-4-8
 电压暂降、短时中断和电压变化抗扰度EN/IEC61000-4-11
 抗扰度特性EN55035

外部AC/DC 电源 规格

输入

电压范围

100.00 - 240.00VAC ±10%, 50-60Hz

电流

1.90A max.

待机功率

0.15W @ no load
输出
电压20.00VDC ± 5%; Ripple < 380mVpk-pk
功率100.00W max.
电流范围5A max.
保护短路、过电压、过电流、过热
通用参数
效率

加州能源效率标准 VI 级

纹波与噪声

380mV（峰峰值）

标准输出连接器

DC barrel jack, 5.50 x 2.50 x 11.00mm

外壳尺寸 (LxWxH)

127 x 51 x 30mm

重量

400g max.

电缆长度1600 mm +/-50mm

许可

欧洲CE
 国际CB
 美国 & 加拿大cULus
 澳大利亚& 新西兰RCM/SAA
 韩国KC
 中国CCC
 日本PSE
 联合王国UKCA
 摩洛哥CMIM
