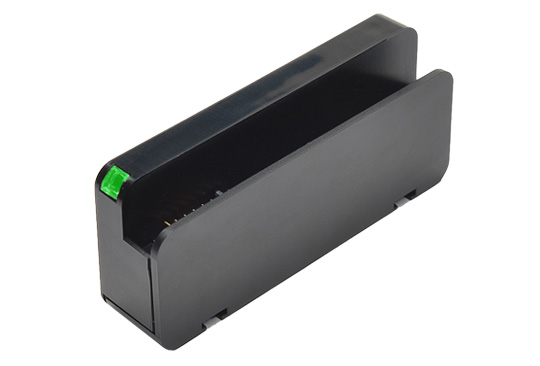

40W Batterieladegerät RRC-SMB-FPC mit Schacht für die Standard-Batteriepacks RRC2130 und RRC2140.

RRC-SMB-FPC

适用于RRC2130, RRC2140的40W电池充电器RRC-SMB-FPC

  • 单座充电器
  • 适用于外形尺寸为RRC2130和RRC2140的标准电池组
  • 优化充电过程
    • 循环寿命更长
    • 充电更快
  • 操作简单–即插即用
  • 面向全球的外部医疗电源
  • 提供国家特定的交流输入电缆

    你需要更多的信息吗?

    产品数据表 RRC-SMB-FPC

    RRC-SMB-FPC 规格

    输入
    电压18.00 - 26.00VDC
    电流2.50A max.
    功率40.00W
    输出
    电压范围

    0 - 17.40VDC

    电流范围

    0 - 4.00A

    电压误差最多±1%
    电流误差

    最多±10% @1A, 最多±3% @4A

    保护

    短路,过温保护,输入/输出过流保护

    环境参数
    冷却对流冷却
    温度

    工作状态: 0°C 到 40°C
    非工作状态: -10°C 到 70°C

    气压&海拔

    工作状态: 1060hPa 到 795hPa (-382m 到 2000m)
    非工作状态: 1060hPa 到 533hPA (-382m 到 5000m)

    湿度运行温度: 相对湿度, 8% 到 90%
    非运行温度: 相对湿度,5% 到 95%
    总体参数
    能效在100%负载条件下,大约95%
    指示灯多色 LED灯 (绿色,红色,橙色)
    电池类型

    标准电池组 RRC2130 和 RRC2140

    绿色采购RoHS 2011/65/EU 2015/863/EU
    REACH 1907/2006
    WEEE 2012/19/EU
    Chinese RoHS
    外壳尺寸 (长x宽x高)

    88.50 x 38.50 x 19.90mm

    重量36g (不包括电源)
    红色/橙色/绿色闪烁一次自测:充电器准备就绪
    红色/绿色 闪烁电池识别和初始化.

    橙色灯亮

    插入的电池是正确的类型,目前正在充电.

    绿色灯亮

    电池已经充电完毕可以取出使用.

    红色灯闪烁

    电池检测阶段

    红色灯亮起

    未插入电池,电池温度过高/过低,充电器温度过高,

    蓄电池电压过高、蓄电池充电定时器超时或输入电压过低



    与附带的外部交流/直流电源(PS65)结合使用



    监管机构批准

    欧洲EN62368-1 (CE)
     国际IEC62368-1 (CB)

    电磁辐射

    欧洲

    EN55011, EN55032, level B

     美国FCC15, class B

    电磁免疫

    静电免疫EN/IEC61000-4-2
     电磁免疫EN/IEC61000-4-3
     EFT / 脉冲EN/IEC61000-4-4
     浪涌免疫

    EN/IEC61000-4-5

     传导免疫

    EN/IEC61000-4-6

     磁场

    EN/IEC61000-4-8

     电压骤降、短路仪表和电压变化EN/IEC61000-4-11
     免疫特性EN55024

    外部AC / DC电源(PS65)规格

    输入

    电压范围

    100 - 240VAC ±10%, 50-60Hz

    电流

    最大1.70A

    待机功率

    < 0.21W @ 无载
    输出
    电压范围

    19.00VDC ± 5%

    功率

    最大 65.00W

    电流

    最大 3.42A

    保护过压,过流,短路保护, 过热
    环境参数
    温度

    工作状态:0°C 到 40°C
    非工作状态: -10°C 到 70°C

    总体参数
    能效加州能源效率水平VI

    波动 & 噪声

    0.24V (p-p)

    标准输出连接器

    DC圆头插口, 5.5 x 2.5 x 11mm

    外壳尺寸 (LxWxH)

    95.00 x 50.00 x 25.40mm

    重量

    270g

    线长1600mm ±50mm

    许可

    欧洲CE
     国际CB


    美国& 加拿大

    cULus


    澳大利亚 & 新西兰

    RCM
     俄罗斯 & 欧亚关税同盟EAC
     韩国KC
     中国CCC
     日本PSE
     印度BIS
     台湾BSMI
     墨西哥NOM
     阿根廷IRAM
     南非SABS
     新加坡Safety Mark
     联合王国UKCA
     摩洛哥CMIM

    标准电池充电器RRC-SMB-FPC已获全球认可
