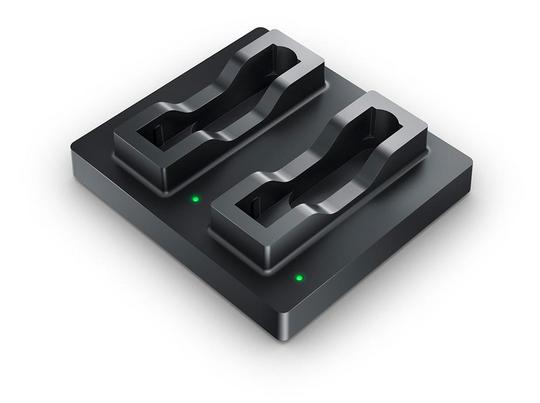

Zweifach Batterieladegerät RRC-SMB-DBC mit zwei Ladeschächten für Standard-Batteriepacks der Bauform RRC20xx oder baugleiche SMBus-kompatible Batterien.

RRC-SMB-DBC

用于SMBus兼容电池的双座电池充电器

  • 带两个充电座的通用快速充电器
  • 适用于RRC20xx或类似SMBus兼容电池的标准电池组
  • RRC电池的优化充电过程:
    • 循环寿命更长
    • 充电更快
  • 操作简单即插即用
  • 电池类型的自动识别和充电参数的调整
  • 全球使用的外部交流/直流电源
  • 可根据要求提供特定于国家/地区的交流输入电缆
  • 可选DC/DC自动适配器



你需要更多的信息吗?

产品数据表 RRC-SMB-DBC

RRC-SMB-UBC规格

输入
电压范围19.00 - 26.00VDC
电流最大3.40A
功率65.00W
输出
电压范围

0 - 17.40VDC

电流范围

0 – 4.80A

电压误差最大±1%
电流误差

最大±10% @1A, 最大±3% @4A

充电功率最大30W/座
保护

短路, 过温保护, 输入/输出过流保护

环境参数
冷却对流冷却
温度

工作状态: 0°C 到 40°C
非工作状态: -10°C 到 70°C

气压 & 海拔

工作状态: 1060hPa 到 795hPa (-382m 到 2000m)
非工作状态: 1060hPa 到 533hPA (-382m 到 5000m)

湿度运行温度: 相对湿度, 8% 到 90%
非运行温度: 相对湿度,5% 到 95%
总体参数
能效大约 95% 到 100% 负载
电池类型适用于factor RRC20XX或类似SMBus兼容电池形式的标准电池组
绿色采购RoHS 2011/65/EU + 2015/863/EU
REACH 1907/2006
WEEE 2012/19/EU
Chinese RoHS
指示灯多色 LED (绿色,红色,橙色)
外壳尺寸 (长x宽x高)155.00 x 175.00 x 43.00mm
重量325g (不带电源)

红色/橙色/G绿色灯闪烁一次

自测: 充电器准备就绪

红色灯/绿色灯闪烁

电池识别和初始化。

橙色灯闪烁

电池目前正在校准中。

橙色灯亮起

插入的电池是正确的类型,目前正在充电.

绿色灯亮起

电池已经充电完毕可以取出使用.

红色灯闪烁

电池太热或太冷,无法充电而不是损坏。如果电池太冷,它将在充分预热后立即充电。如果电池太热,应将其取出冷却。

红色灯亮起

电池损坏或是无法充电的传统电池。


I与附带的外部交流/直流电源(PS65)结合使用


监管机构批准欧洲EN62368-1 (CE)
 国际IEC62368-1 (CB)
电磁辐射欧洲EN55011, EN55032, level B
 美国FCC15, class B
电磁免疫静电免疫EN/IEC61000-4-2
 电磁免疫EN/IEC61000-4-3
 EFT / 脉冲EN/IEC61000-4-4
 浪涌免疫

EN/IEC61000-4-5

 传导免疫

EN/IEC61000-4-6

 磁场

EN/IEC61000-4-8

 电压骤降、短路仪表和电压变化

EN/IEC61000-4-11

 免疫特性

EN55024

外部AC/DC电源规格(PS65)

输入

电压范围

100 - 240VAC ±10%, 50-60Hz

电流

最大1.70A

待机功率

< 0.21W @ 无载
输出
电压范围

19.00VDC ± 5%

功率

最大65.00W

电流范围最大3.42A
保护过压,过流,短路保护, 过温
环境参数
温度

工作状态: 0°C 到 40°C
非工作状态: -10°C 到 70°C

总体参数
能效加州能源效率水平VI

波动 & 噪声

0.30V (p-p)

标准输出连接器

DC筒形插孔 (5.50 x 2.50 x11.00mm)

外壳尺寸 (长x宽x高)

95.00 x 50.00 x 25.40mm

重量

270g

电线长度1600mm ±50mm

许可

欧洲CE
 国际CB
 美国 & 加拿大cULus


澳大利亚 & 新西兰

RCM
 澳大利亚 & 欧亚关税同盟EAC
 韩国KC
 中国CCC
 日本PSE
 印度BIS
 台湾BSMI
 墨西哥NOM
 阿根廷IRAM
 南非SABS
 新加坡Safety Mark
 联合王国UKCA
 摩洛哥CMIM

标准电池充电器RRC-SMB-DBC已获全球认可
